In che modo la macchina svolgitrice gestisce la differenza di elasticità tra il filo di ottone e il filo di rame puro durante il funzionamento ad alta velocità?

Il ben progettato Macchina per il pagamento dei fili gestisce il filo di ottone e di rame puro in modo diverso regolando dinamicamente il controllo della tensione, la sensibilità del braccio ballerino e la risposta di frenata per compensare il modulo elastico distinto di ciascun materiale. Filo di ottone, con modulo elastico di circa 97–110 GPa , è significativamente più rigido del rame puro, che varia da 110–128 GPa in modulo ma mostra duttilità e allungamento sotto carico molto maggiori. Durante il funzionamento ad alta velocità, in genere sopra 300 metri/minuto — queste differenze diventano critiche e devono essere gestite attivamente per prevenire la rottura del filo, l'aggrovigliamento della bobina o i picchi di tensione.

Comprendere come una macchina svolgitrice compensa queste differenze di elasticità è essenziale per gli operatori di linee di trafilatura, trefolatura, cordatura e isolamento che eseguono programmi di produzione di materiali misti.

Perché le differenze di elasticità sono importanti ad alta velocità

L'elasticità determina direttamente quanto un filo si allunga sotto tensione prima di ritornare alla sua lunghezza originale. Durante il pay-off ad alta velocità, si verificano fluttuazioni di tensione ogni volta che il diametro della bobina diminuisce, il filo accelera o la macchina a valle subisce una variazione di tiro. Se il sistema di tensione della macchina svolgitrice viene calibrato per un materiale e poi utilizzato su un altro senza regolazione, i risultati possono essere dannosi.

Ad esempio, filo di rame puro con un diametro di 0,5 mm correndo a 500 metri/min può allungarsi fino a 0,3–0,5% sotto un carico di tensione moderato di 5 N. Il filo di ottone dello stesso diametro sotto la stessa tensione si allunga di meno - all'incirca 0,1–0,2% — grazie alla sua struttura a grani legati. Questa differenza apparentemente piccola si accumula su migliaia di metri e può causare una disposizione incoerente del filo, microfessure superficiali o deviazioni dimensionali nel prodotto finito.

Confronto delle proprietà dei materiali: filo di ottone e rame puro

Come la macchina svolgitrice regola la tensione per ciascun materiale

Le moderne macchine svolgitrici di filo utilizzano sistemi di controllo della tensione a circuito chiuso che monitorano continuamente la tensione del filo tramite celle di carico o sensori di posizione del braccio ballerino. Il PLC o il servocontrollore della macchina regola la coppia frenante in tempo reale per mantenere un valore di tensione preimpostato. Quando si passa dal filo di ottone a quello di rame, gli operatori devono riconfigurare diversi parametri.

Sensibilità del braccio del ballerino

La maggiore duttilità del rame puro fa sì che il braccio ballerino della macchina svolgitrice debba rispondere più rapidamente per evitare un allungamento eccessivo. Una tipica impostazione della tensione della molla del braccio ballerino per filo di rame morbido (0,3–1,0 mm) è fissato a 2–6 N , mentre il filo di ottone dello stesso calibro può tollerare 5–12 N senza deformazioni superficiali. Gli operatori che utilizzano fili di ottone possono permettersi una configurazione del ballerino leggermente più rigida, che riduce l'oscillazione del braccio a velocità superiori a 400 m/min.

Coppia frenante magnetica o meccanica

Poiché il filo di ottone ha una resistenza alla trazione più elevata, il sistema frenante della macchina svolgitrice può applicare una coppia di ritardo leggermente maggiore senza il rischio di strozzatura o rottura del filo. Per il rame, la coppia frenante deve essere attentamente limitata, soprattutto per il rame ricotto, poiché un'eccessiva controtensione può causare un allungamento permanente che influisce sulle tolleranze del diametro finale del filo, che spesso vengono mantenute entro limiti ±0,005 mm nelle applicazioni di precisione.

Velocità di rampa di accelerazione e decelerazione

Quando la macchina svolgifilo accelera alla massima velocità, l'inerzia della bobina combinata con la risposta elastica del filo crea un picco di tensione momentaneo. Il rame puro, essendo più elastico sotto carico dinamico, assorbe parte di questo picco. L'ottone, essendo più rigido, trasmette il picco di tensione direttamente a valle. I tempi di accelerazione per il filo di ottone dovrebbero essere più lunghi del 10–20%. rispetto al filo di rame con lo stesso peso della bobina per evitare picchi di tensione che potrebbero causare lo slittamento del filo o il danneggiamento del rullo guida.

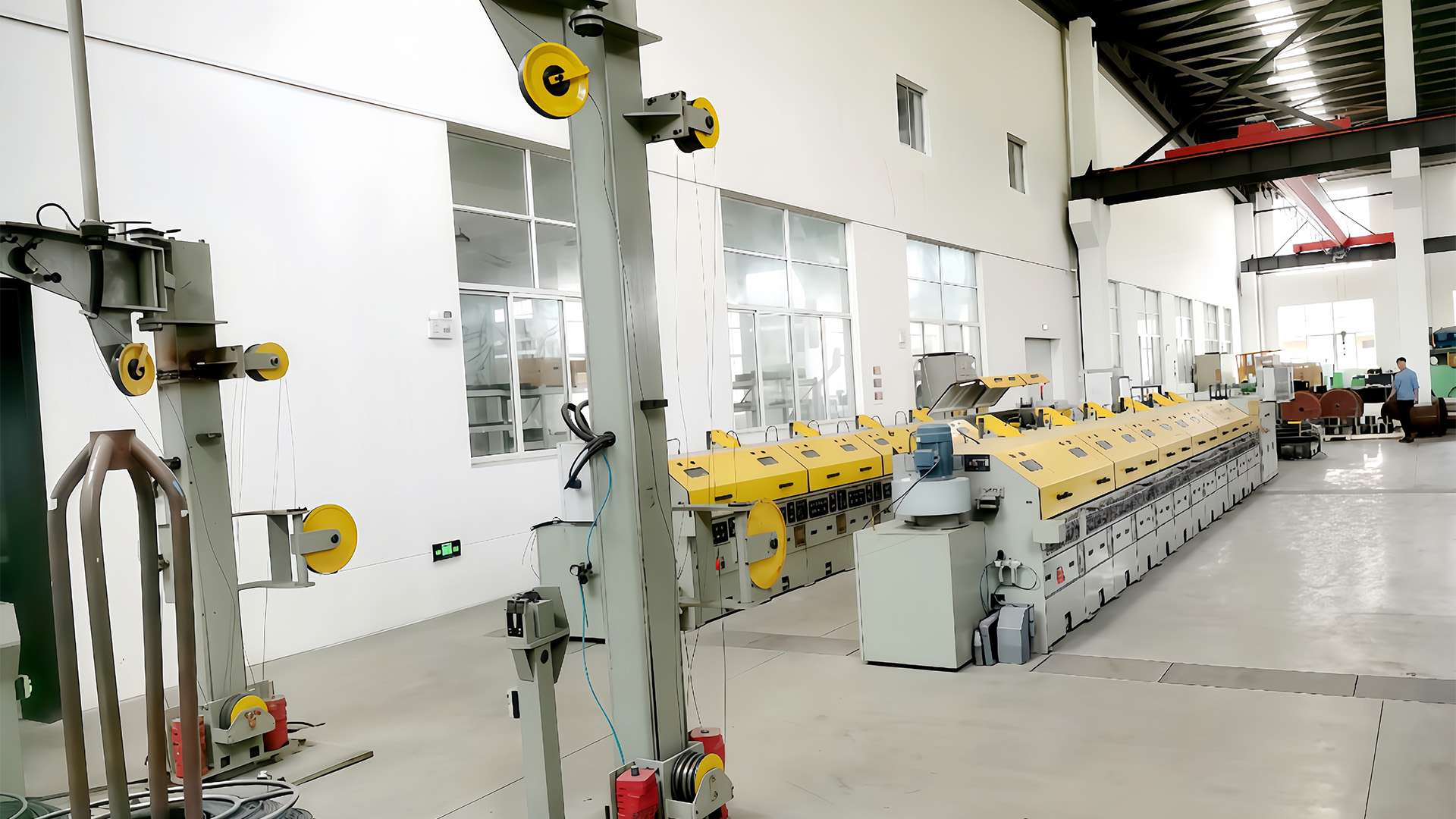

Macchina per il pagamento dei fili

Considerazioni sui rulli guida e sul cabestano per ottone e rame

I rulli guida e i cabestani della macchina svolgitrice subiscono diversi modelli di usura a seconda del materiale da lavorare. Il filo di ottone, a causa del contenuto di zinco e della superficie più dura, provoca una maggiore usura abrasiva sugli occhielli di guida in ceramica o polimero. Il rame puro, sebbene più morbido, lascia residui sui rulli nel tempo a causa della sua maggiore duttilità e della tendenza a lubrificarsi sotto la pressione di contatto.

• Per filo di ottone : Utilizzare rulli di guida in carburo di tungsteno o acciaio temprato. Ispezionare ogni scanalatura 200–300 ore di funzionamento .
• Per filo di rame puro : utilizzare rulli cromati lucidi o rivestiti in ceramica per ridurre al minimo la raccolta sulla superficie. Pulire i residui ogni 100–150 ore di funzionamento .
• L'angolo di avvolgimento del cabestano dovrebbe essere ridotto di 5–10° quando si passa dal rame all'ottone per evitare eccessive sollecitazioni di compressione sulla superficie del filo.

Impostazioni consigliate per la macchina svolgitrice per materiale

Problemi comuni quando le differenze di elasticità vengono ignorate

La mancata riconfigurazione della macchina svolgitrice quando si passa dal filo di ottone a quello di rame porta a problemi prevedibili e costosi sulla linea di produzione. I seguenti problemi vengono segnalati frequentemente dagli operatori che utilizzano entrambi i materiali sulla stessa macchina senza profili specifici del materiale:

1. Rottura del filo ad alta velocità — Più comune con il filo di ottone quando le impostazioni di tensione ottimizzate per il rame applicano una controtensione insufficiente, causando un sovraccarico della bobina e un attorcigliamento del filo.
2. Microfessurazioni superficiali sul rame — Causato da un'eccessiva coppia frenante trasferita dalle impostazioni del filo di ottone, che porta all'indurimento per lavorazione a freddo durante lo svolgimento.
3. Diametro del filo non coerente — La variazione della tensione guidata dall'elasticità provoca una forza di trazione non uniforme sul cabestano a valle, con conseguenti diametri fuori tolleranza.
4. Maggiore usura del rullo guida — L'utilizzo di rulli ceramici ottimizzati per il rame per il filo di ottone provoca la formazione prematura di scanalature e la contaminazione della superficie del filo.
5. Collasso o slittamento della bobina — In particolare per bobine pesanti superiori a 500 kg, una regolazione errata del freno per l'elasticità del materiale provoca una rotazione incontrollata della bobina durante la decelerazione.

Migliori pratiche per l'esecuzione di abachi di materiali misti

Gli impianti di produzione che alternano regolarmente filo di ottone e rame puro sulla stessa macchina svolgitrice dovrebbero adottare un protocollo strutturato di cambio materiale. Ciò riduce al minimo i tempi di inattività, riduce gli scarti e protegge i componenti della macchina dall'usura prematura.

• Negozio profili parametrici PLC separati per ogni tipo di materiale, compresi i setpoint di tensione, le velocità di rampa e le posizioni del braccio ballerino. Il cambio di profilo non dovrebbe richiedere più di 2 minuti.
• Condurre a prova con avvio lento al 20–30% della velocità massima dopo ogni cambio di materiale per verificare la stabilità della tensione prima di passare alla velocità di produzione.
• Innanzitutto, registra i dati di tensione dall'HMI della macchina svolgitrice 500 metri di ogni nuova bobina per rilevare tempestivamente la deriva.
• Sostituire o pulire i rulli di guida ad ogni cambio di materiale se nello stesso turno vengono lavorati sia l'ottone che il rame.
• Utilizzare un verifica calibrazione chiave dinamometrica sul freno a particelle magnetiche ogni 30 giorni quando si utilizza un filo di ottone ad alta resistenza per garantire che la potenza del freno corrisponda al valore impostato.

La Wire Pay-off Machine gestisce la differenza di elasticità tra il filo di ottone e quello di rame puro attraverso una combinazione di controllo della tensione regolabile, impostazioni della coppia frenante specifiche del materiale, selezione appropriata del rullo di guida e profili di accelerazione ottimizzati. Il rame puro richiede una risposta del feedback di tensione più rapida e una coppia frenante inferiore , mentre il filo di ottone richiede una tolleranza di tensione più elevata e tempi di accelerazione più lunghi grazie alla sua rigidità e alla maggiore resistenza alla trazione. Gli operatori che trattano questi due materiali come intercambiabili sulle stesse impostazioni della macchina rischiano difetti del filo, aumento del tasso di scarto e usura accelerata dei componenti. L'implementazione di profili di parametri specifici del materiale sulla macchina svolgitrice di filo è il passo più efficace verso una qualità costante nella produzione di filo di ottone e di rame.
