Approfondimento sulla produzione: materiali e sistemi di alimentazione
Quali tipi di materiali vengono generalmente alimentati utilizzando un rack di pay-off?
Dal sottile filo di rame allo stoppino in fibra di vetro: uno sguardo più da vicino ai materiali che passano attraverso i sistemi di svolgimento e a ciò che ciascuno di essi richiede dall'attrezzatura.
Risposta diretta: la gamma di materiali alimentati attraverso un rack di pay-off
Il cremagliera dei pagamenti viene generalmente utilizzato per alimentare fili, cavi, tubi, tubi flessibili, trefoli di fibra ottica, funi, cordami e materiali simili arrotolati o avvolti in un processo di produzione a valle. Il filo conduttore di tutti questi materiali è che arrivano su una bobina, bobina o bobina e devono essere svolti in modo controllato e con gestione della tensione prima di essere ulteriormente lavorati, indipendentemente dal fatto che tale lavorazione implichi torcitura, estrusione, treccia, rivestimento o taglio a misura.

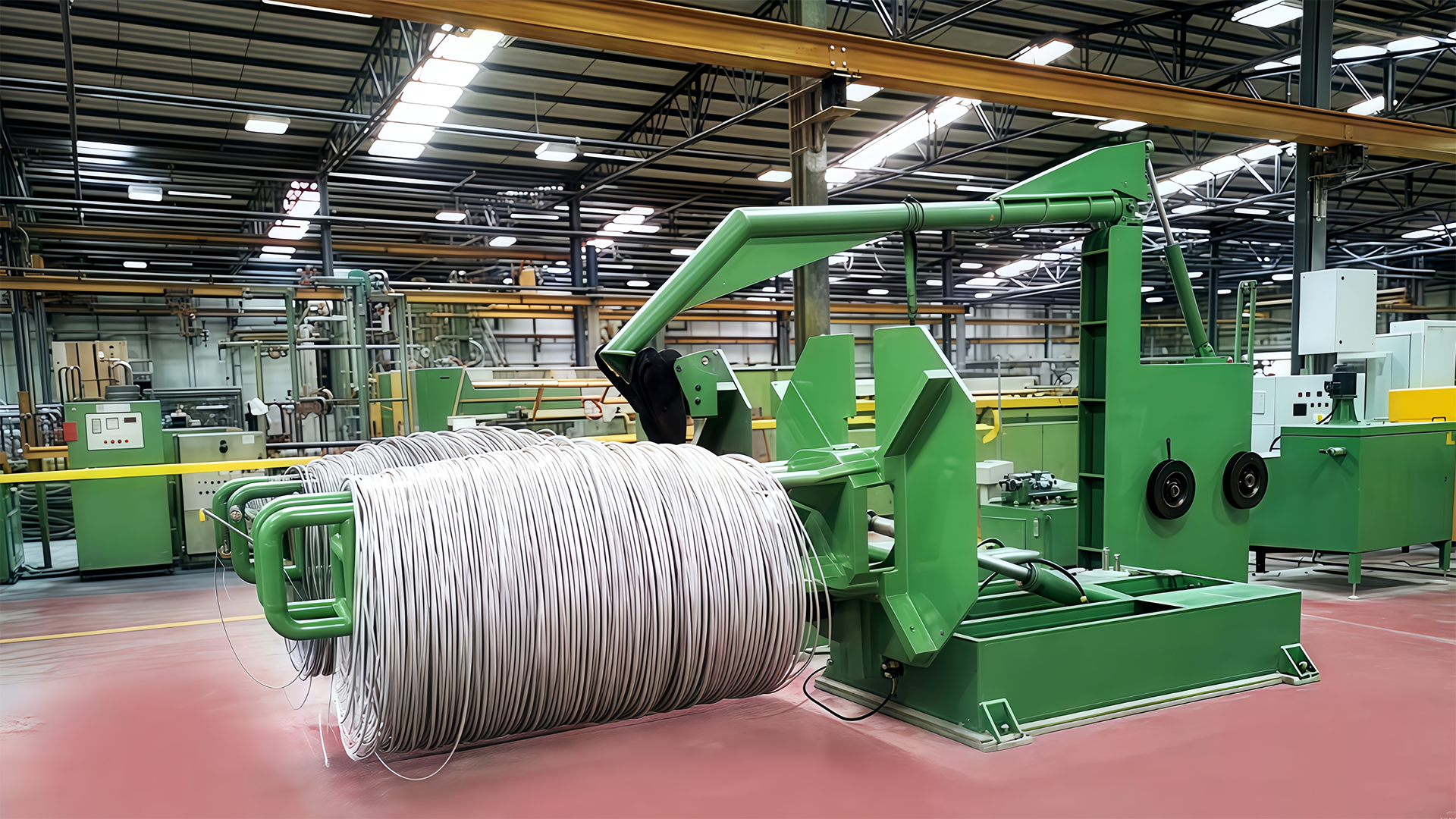

cremagliera dei pagamenti
Mentre il termine "rastrelliera di svincolo" è strettamente associato alla produzione di fili e cavi, il meccanismo sottostante, un supporto montato su mandrino o a ruota libera che rilascia il materiale sotto tensione controllata, si applica altrettanto bene a un supporto per il pagamento del filo utilizzato per conduttori in rame, una linea di rinforzo di tubi flessibili che alimenta trefoli di acciaio o tessili o anche un'operazione di fabbricazione di corde che svolge più fasci di fibre contemporaneamente. Il design specifico della scaffalatura cambia in base al peso, al diametro e alla flessibilità del materiale, ma la funzione principale rimane la stessa in tutti i settori.
Materiali per fili e conduttori
Il filo è il materiale più comune associato alle apparecchiature di pagamento, e per una buona ragione. I fili di rame, alluminio e acciaio vengono quasi sempre forniti su bobine o bobine e un supporto di svolgimento del filo è essenziale per alimentare questi conduttori in trafilatrici, cordatrici o linee di estrusione di isolamento a una velocità controllata e costante.
Filo di rame nudo e isolato
Il filo di rame, che va dal filo magnetico di diametro sottile al filo da costruzione più spesso, viene generalmente svolto da un rack di svolgimento prima di entrare nei processi di ricottura, stagnatura o rivestimento isolante. In particolare il filo sottile richiede una tensione bassa ed estremamente costante, poiché anche piccole fluttuazioni possono causare rotture durante la trafilatura ad alta velocità.
Filo conduttore in alluminio
Anche i conduttori in alluminio, comunemente utilizzati nelle linee elettriche aeree e nelle applicazioni con cavi leggeri, vengono alimentati tramite rack di avvolgimento, sebbene il design del rack spesso debba tenere conto dei pesi più pesanti delle bobine tipici delle bobine dei conduttori in alluminio, a volte superiori 500 chilogrammi per bobina nelle operazioni su scala industriale.
Trefoli di filo di acciaio e funi metalliche
Il filo di acciaio ad alta resistenza, utilizzato per qualsiasi cosa, dal rinforzo dei pneumatici al cablaggio strutturale, richiede rack di compensazione costruiti con cuscinetti più resistenti e sistemi di frenatura più potenti, poiché le bobine di filo di acciaio possono essere significativamente più dense e più pesanti delle bobine di rame o alluminio di diametro equivalente.
"Il materiale detta la macchina, non il contrario."
Prodotti via cavo alimentati tramite sistemi di pay-off
Oltre al filo grezzo, anche i cavi finiti e semilavorati vengono comunemente caricati su scaffali di svolgimento, in particolare durante le fasi di lavorazione secondaria come il rivestimento, l'armatura o il raggruppamento.
- Cavi di controllo multiconduttore inseriti in macchine trecciatrici
- Nuclei del cavo coassiale che richiedono una schermatura o uno strato di rivestimento aggiuntivi
- Assemblaggi di cavi in fibra ottica che richiedono l'applicazione di tubi tampone
- Sottogruppi di cablaggi automobilistici in attesa del raggruppamento finale
- Cavi di alimentazione armati che richiedono l'avvolgimento di filo di acciaio o nastro
In questi casi, il pay-off rack non alimenta la materia prima in un processo primario, ma piuttosto alimenta un cavo parzialmente completato in un'operazione di finitura secondaria, che pone requisiti diversi in termini di dimensioni della bobina e velocità di svolgimento rispetto alla trafilatura del filo grezzo.
Materiali per tubi e tubi flessibili
I tubi flessibili e i prodotti flessibili rappresentano un'altra importante categoria di materiali alimentati tramite rack di distribuzione, in particolare nelle industrie che producono tubi idraulici, tubi pneumatici e tubi per uso medico.
Filo di rinforzo per tubo idraulico
La produzione di tubi idraulici utilizza spesso rastrelliere di svolgimento non per alimentare il tubo stesso, ma per fornire il filo di rinforzo intrecciato o avvolto a spirale attorno alla camera d'aria. Può richiedere un singolo tubo idraulico ad alta pressione da quattro a sei strati di rinforzo in filo metallico , ogni strato è alimentato dal proprio set di bobine montate su un rack di svolgimento multimandrino.
Tubi in plastica e gomma
I tubi finiti in plastica o gomma, una volta estrusi, vengono spesso arrotolati e successivamente alimentati nuovamente attraverso un rack di svolgimento per operazioni secondarie come il taglio, la stampa o l'assemblaggio in prodotti finiti come tubi da giardino o linee pneumatiche.
Materiali a base di fibre, corde e tessuti
I rack di pagamento non si limitano al filo metallico e ai tubi rigidi. Anche i materiali a base di fibra, tra cui corde in fibra sintetica e naturale, trefoli di rinforzo tessile e roving in fibra di vetro, fanno affidamento su attrezzature di recupero durante la produzione.
Corda e cordone in fibra sintetica
I fili di fibra di nylon, poliestere e polipropilene vengono generalmente alimentati da bobine montate su rastrelliere di svolgimento a cantra prima di essere intrecciati o attorcigliati nella corda finita. Queste operazioni spesso coinvolgono dozzine di bobine singole che funzionano simultaneamente, richiedendo un attento bilanciamento della tensione sull'intero rack.
Rinforzo in fibra di vetro e composito
Il roving in fibra di vetro utilizzato nella produzione di compositi è un altro materiale comunemente alimentato tramite sistemi di svolgimento, in particolare nei processi di pultrusione in cui più filamenti di fibra devono essere tirati attraverso un bagno di resina a una velocità sincronizzata e controllata con precisione.
Confronto tra tipi di materiali e requisiti di rendimento tipici
Materiali diversi impongono requisiti molto diversi a un rack di profitto in termini di capacità di peso della bobina, precisione della tensione e configurazione del mandrino. La tabella seguente riassume i requisiti tipici delle categorie di materiali più comuni.
| Tipo materiale | Peso tipico della bobina | Sensibilità alla tensione |
|---|---|---|
| Filo di rame sottile | 5-50 chilogrammi | Molto alto |
| Filo di acciaio/fune metallica | 100-800 chilogrammi | Moderato |
| Filo di rinforzo per tubo idraulico | 50-300 chilogrammi | Alto |
| Trefoli di corda in fibra sintetica | 10-80 chilogrammi | Moderato to high |
| Roving in fibra di vetro | 15-40 chilogrammi | Molto alto |
Ilse figures vary by manufacturer and specific product line, but they illustrate why a pay-off rack designed for heavy steel wire rope cannot simply be repurposed for fine fiberglass roving without significant modification to the braking and tensioning systems.
Selezione del rack giusto per il tuo materiale
La scelta della corretta configurazione del rack di profitto inizia con la comprensione delle proprietà fisiche del materiale alimentato, poiché ciò determina quasi ogni decisione progettuale a valle.
- Identificare il peso massimo della bobina o della bobina che il rack dovrà supportare durante il funzionamento continuo.
- Determinare la sensibilità alla tensione del materiale, poiché fili sottili e trefoli di fibra richiedono un controllo della tensione molto più preciso rispetto ai prodotti in acciaio o corda più pesanti.
- Valutare se un supporto di svolgimento filo a mandrino singolo è sufficiente o se è necessaria una configurazione multi-bobina per operazioni di trecciatura o raggruppamento.
- Tenere conto della flessibilità e del raggio di curvatura del materiale, poiché materiali eccessivamente rigidi possono richiedere mandrini di diametro maggiore per evitare attorcigliamenti durante lo svolgimento.
- Tieni conto dei requisiti di velocità della linea, poiché i processi a velocità più elevata richiedono sistemi di frenatura e feedback della tensione più reattivi.
I produttori che adattano correttamente le specifiche del pay-off rack al tipo di materiale in genere riscontrano meno interruzioni della produzione e una riduzione misurabile del tasso di scarto, in particolare per materiali di alto valore come filo di rame sottile o trefoli di fibra ottica dove la rottura durante lo svolgimento comporta una significativa perdita di materiale.
Punti chiave
- I rack di svolgimento alimentano un'ampia gamma di materiali, tra cui fili, cavi, tubi, rinforzi per tubi flessibili, funi e stoppini in fibra di vetro.
- Un supporto per il pagamento del filo è la configurazione più comune, utilizzata in applicazioni con filo di rame, alluminio e acciaio.
- I produttori di tubi flessibili e tubature si affidano ai rack di svolgimento principalmente per alimentare il filo di rinforzo piuttosto che il tubo stesso.
- La produzione di fibre e corde utilizza spesso rastrelliere a rastrelliera multi-bobina per alimentare dozzine di trefoli contemporaneamente.
- Adattare il design della scaffalatura al peso del materiale e alla sensibilità alla tensione è fondamentale per ridurre al minimo gli scarti e i tempi di inattività.
